دانلود پاورپوینت معماری اتصال تیر به ستون فلزی

تیر به ستون فلزی چیست؟

تیر ستون عضوی است كه معمولا به صورت عمودی در ساختمان نصب می شود و بارهای كف ناشی از طبقات به وسیله تیر و شاه تیر به آن منتقل می گردد و سپس به زمین انتقال می یابد.

اتصال دو تير آهن به هم :

براي توليد ستون دوبل يا تير دوبل لازم است که دو تيرآهن را به هم توسط بست يا پليت متصل کرد و نيز براي طويل کردن ستون ها نيز بايد بين تيرآهن ها اتصال وجود داشته باشد (چون طول شاخه هاي تيرآهن 12  متر است).

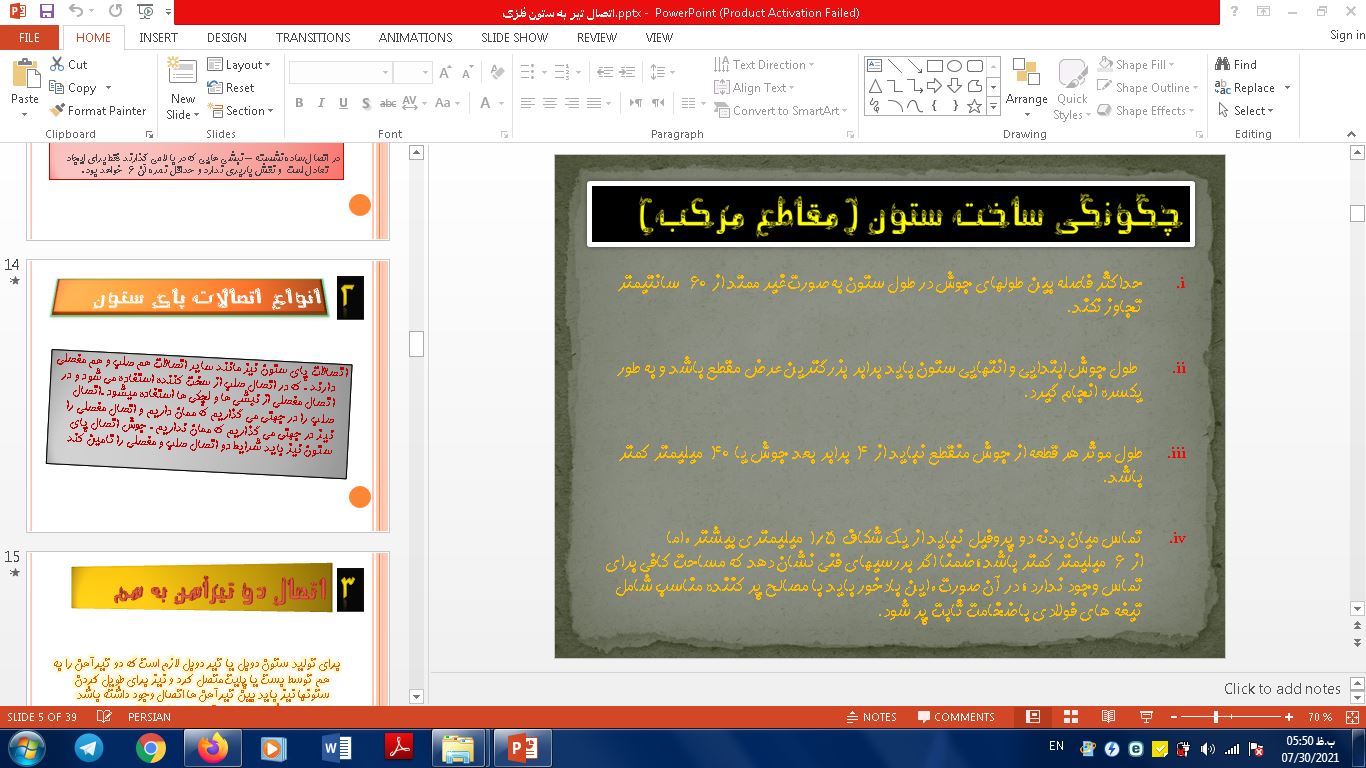

شكل ستون ها :

شكل سطح مقطع ستونها. معمولا به مقدار و وضعیت بار وارد شده بستگی دارد. برای ساختن ستون های فلزی از انواع پروفیل ها و ورق ها استفاده می شود. عموما ستونها از لحاظ شكل ظاهری به دو گروه تقسیم می شوند:

نیمرخ (پروفیل) نورد شده شامل انواع تیرآهن ها و قوطی ها: بهترین پروفیل نورد شده برای ستون، تیرآهن با پهن یا قوطیهای مربع شكل است؛ زیرا از نظر مقاومت بهتر از مقاطع دیگر عمل می كند.ضمن اینكه در بیشتر مواقع عمل اتصالات تیرها به راحتی روی آنها انجام می گیرد.

مقاطع مركب: هرگاه سطح مقطع و مشخصات یك نیمرخ (پروفیل) به تنهایی برای ایستایی (تحمل بار وارد شده و لنگر احتمالی) یك ستون كافی نباشد ، از اتصال چند پروفیل به یكدیگر، ستون مناسب آن (مقاطع مركب) ساخته می شود.

اگر به دنبال تمام فایل های درس عناصر و جزئیات هستید، از اینجا دانلود کنید :

اتصالات فلزی چیست.

انواع بتن و قابندی در سازه ها.

سقف های ساختمانی.

خانه های ابرخشت نادرخلیلی.

سازه های بادی.

ساختار سازه چادری.

سازه هاي فضاكار.

ساختار کششی کابلی.

سازه مشبک اسپیس فریم.

سقف کرمیت.

سقف های کاذب.

سیستم قالب های بالارونده.

 به ستون فلزی و اتصال :

جهت وصل کردن يک يا چند قطعه در ساختمان های فولادي نياز به يک قطعه رابطي مي باشد که دو قطعه بتوانند توسط جوش به هم متصل شوند که اين قطعه رابط همان انواع اتصالات است.

انواع اتصالات  در ساختمان های فلزی به شرح زير است :

1. انواع اتصالات تير به ستون.
2. انواع اتصالات پاي ستون.
3. اتصال دو تيرآهن به هم و توليد ستون يا تير دوبل.
4. اتصالات بادبندها به ستون ها و تيرها.

اتصال تير به ستون معمولا به دو صورت است يا به صورت صلب و گيردار هستند ويا به صورت مفصلي اند .هر کدام از حالت هاي مذکور نيزچند قسمت دارند که شامل موارد زير مي باشد.

اتصالات صلب در مواردي به کار مي روند که از جانب تير يا ستون در سر گره ها ممان جذب شود . اتصال صلبي که امروزه در کشور اجراء مي گردد و به صورت کامل اجراء نمي شود اتصال صلب با جفت صفحه موازي است . در اتصال صلب بايد جوش به صورتي باشد که قطعه کاملا گيردار باشد و جاي هيچ گونه حرکتي وجود نداشته باشد يعني دور تا دور قطعه جوش شود.

اتصالات مفصلي هم معمولا در همه ساختمانها در يک طرف سازه بکار مي روند که اين اتصال بسيار ساده است وفقط جهت اتصال دو قطعه بکار مي رود ومماني تحمل نمي کند . در اين اتصال تغيير شکل وجود دارد در حالي که در اتصال مفصلي هيچ گونه تغيير شکلي نداريم.

اتصالات بادبند ها به و ستون ها :

معمولا بادبندها توسط يک صفحه فلزي که از قبل در محل تقاطع تير به ستون جوش داده شده است به ستونها و تيرها متصل ميشوند .اين صفحات که تحت فشار و کشش هستند بايد براي هر دو عامل طرح شوند و بادبند هايي که روي اين صفحات قرار مي گيرند بايد به طور کامل جوش داده شوند.

بعضي وقت ها در وسط نيز صفحه مي گذارند. چون بادبندها نمي توانند از روي هم عبور کنند در وسط قطع مي شوند و به صفحه وسط کاملا جوش داده مي شوند و ادامه مي يابند. بادبند هاي ناوداني تک و دوبل مي باشد که بوسيله صفحات تقويت به تير و ستونها متصل شده اند.

پ.اورپوینت روز دفاع چیست؟

دانشجوهای کارشناسی ارشد در روزدفاع از پایان نامه خود در جلسه از این پاورپوینت دفاع استفاده می کنند.
کلیت جلسه به این شکل است. که دانشجو می بایست تمام پروژه پایان نامه را بتواند در 10 و یا نهایتا 15دقیقه ارائه کند.
پس اصل خلاصه سازی مفید جملات، تصاویر با عدم ایجاد ابهام(براثر خلاصه کردن بیش از حد) ایجاد خوانایی و درک سریع در مخاطب(اساتید حاضر در جلسه) می بایست مدنظر باشد.

فهرست قالب

هر قالب. آماده ای. برای روز دفاع یا ارائه. نیازمند فهرست مطالب مهم ترین فصل هایی که قرار است. در مورد آن صحبت شود، است. در فروشگاه ازبیلت(azbilt.ir). استانداردترین نوع قالب ها را دانلود می کنید.

پیکربندی یک شکل

محیط ارائه فضایی جدی و دور از فانتزی های سنگین و رنگ بندی های متنوع است. چرا که افراد حاضر در محیط به قدرکافی پروژه های متفاوت و با رنگ بندی های گوناگون می بینند و دیدن پروژه شما چنان چه که شلوغ باشد. برای مخاطبین زننده و خسته کننده است. لذا شما نیازمند قالبی هستید که اصل مفهوم را برساند و برای هر صفحه خود پیکربندی جدید و متنوعی داشته باشد. در عین حال از یک رنگ کلی طبیعیت کند.

از کجا دانلود کنیم؟

در ازبیلت(azbilt.ir) به راحتی می توانید. حرفه ای ترین قالب. با گرافیک بالا و طرح های جذاب دانلود کنید. بر روی لینک زیر تصویر کلیک کنید. پاورپوینت دفاع یا ارائه از تمام نمونه کارها دیدن فرمایید.تیر

یک ارائه خوب

می توانیم به جرات بگوییم. ما در ازبیلت(azbilt.ir) به بهترین شکل ممکن. در کنار کار گروهی و تخصص. برای انجام پروژه شما در کوتاه ترین زمان بسیج شود.

دانشگاهی می توانند. پاورپوینت روز دفاع یا کلاسی خود را به ما بسپارند. ارائه صحیح و کامل نیازمند بی نقص ترین پاورپوینت می باشد.

مشخصات فایل پاورپوینت
مشخصات فایل	تعداد کل صفحات	39 صفحه
	فرمت فایل	پاورپوینت
ارتباط با ما	تماس	009809308607781
	ارتیاط در شبکه های اجتماعی	telegram.me/Saman_Mzde
	ادی وتس تو	https://wa.me/saman_mzde
	پیج اینستاگرام	https://www.instagram.com/memarzadedoc/
	سایت ما	www.azbilt.ir
زیر مجموعه درس عناصر و جزئیات ساختمان 1 و 2
